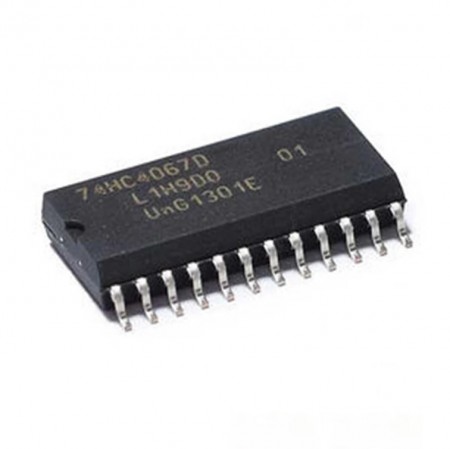

74HC4067 16-Channel Analog Multiplexer - Demultiplexer
| Producto nº: | AD68862 |
| Tu precio: | US$2,50 |
| No. de artículos en existencia: | 26 |
| Disponibilidad: | En existencia |
Descripción:
Los 74HC/HCT4067 son dispositivos CMOS Si-gate de alta velocidad y sus pines son compatibles con el "4067" de la serie “4000B”. Los 74HC/HCT4067 son multiplexores - demultiplexores analógicos de 16 canales con cuatro entradas de dirección (S0 a S3), una entrada Enable de habilitación BAJA (E), dieciséis entradas/salidas independientes (Y0 a Y15) y una entrada/salida común (Z). El ”4067” contiene dieciséis interruptores analógicos bidireccionales, cada uno con un lado conectado a un independiente entrada/salida (Y0 a Y15) y el otro lado conectado a un entrada/salida común (Z).
Con Enable en BAJO, se selecciona uno de los dieciséis interruptores (E/S) por S0 a S3. Todos los interruptores no seleccionados están en el estado APAGADO de alta impedancia. Con Enable en ALTO, todos los interruptores están en el estado APAGADO de alta impedancia, independiente de S0 a S3. Las entradas/salidas analógicas (Y0 a Y15 y Z) pueden oscilar entre VCC como límite positivo y GND como negativo límite. VCC a GND no puede exceder los 10 V.
Para más detalles ver hoja de datos: 74HC4067 Datasheet.pdf (135873)
